La rete di teleriscaldamento di Almaty fornisce calore a una città di due milioni di abitanti. Per aumentare l’efficienza e la qualità del servizio, l’azienda ha implementato un programma di modernizzazione. Uno dei progetti chiave nella centrale termica del distretto sud-est prevedeva l’avviamento morbido in sequenza a cascata delle pompe di rete mediante controllo di frequenza.
-
Capacità della fonte di calore: 136 MW (117 Gcal/h).
-
Sistema di riscaldamento: aperto, a due tubi. La fornitura di calore è centralizzata e serve riscaldamento, ventilazione e acqua calda sanitaria con una curva di temperatura di 70–150 °C.
-
Apparecchiature della centrale termica: caldaie a vapore e ad acqua calda, preriscaldatori, pompe di rete da 720 m³/h ciascuna.
Soluzione VEDA-IN DRIVE MVD

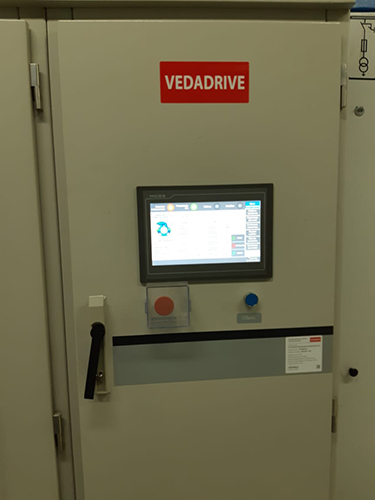

Nel 2020, la società di ingegneria Silumin‑Vostok ha installato un convertitore di frequenza a media tensione da 10 kV e 500 kW, VEDA-IN DRIVE MVD, all’interno di un modulo prefabbricato per regolare le pompe di rete.
-
Un’unità VEDA-IN DRIVE MVD controlla cinque motori in cascata.
-
Quando la prima pompa raggiunge la velocità massima e il VEDA-IN DRIVE MVD si sincronizza con la frequenza di rete, commuta dolcemente la pompa dall’alimentazione del convertitore a quella diretta, evitando colpi d’ariete.
-
Successivamente parte la pompa successiva nello stesso modo. Un reattore limita le correnti di spunto.
-
Questo previene colpi d’ariete e cali di tensione all’avviamento.
-
VEDA-IN DRIVE MVD regola inoltre la pressione e il flusso nel collettore di rete attraverso la prestazione di una pompa.
Il controllo di frequenza prolunga significativamente la vita utile delle apparecchiature elettriche, migliora l’efficienza energetica e riduce i costi operativi. Il minor consumo energetico di una pompa (in media 20 %) genera un risparmio annuo superiore a 736 000 kWh.
Commenti degli esperti
Evgeny Volkov, responsabile dell’area Drive Equipment presso Silumin‑Vostok, ha dichiarato che lo studio di fattibilità economica ha favorito i convertitori di frequenza ad alta tensione rispetto agli avviatori statici tradizionali. La soluzione permette di mantenere la pressione del sistema regolando la prestazione delle pompe, con un notevole risparmio di energia elettrica. È semplice e replicabile in qualsiasi stazione di pompaggio o impianto di caldaia.
Gli ingegneri di Silumin‑Vostok hanno ottimizzato l’uso delle apparecchiature di azionamento. VEDA-IN DRIVE MVD gestisce sia motori asincroni che sincroni a media tensione, effettuando avviamenti e accelerazioni morbide per ognuna delle cinque pompe di rete. Raggiunti i parametri richiesti, il controllo PID prende in carico la regolazione delle prestazioni. Il convertitore offre di serie protezione del motore e diagnostica.
Vantaggi di VEDA-IN DRIVE MVD
-
Efficienza: 98,5 % (escluso trasformatore)
-
Funzionamento stabile anche durante cali di tensione
-
Oltre 5 anni di funzionamento efficace del convertitore di frequenza
-
Trasformatore in rame, dimensioni compatte
Benefici
L’uso del controllo di frequenza aumenta il livello di automazione, migliora il controllo del processo senza dispositivi aggiuntivi e mantiene i parametri con precisione. I numerosi protocolli di comunicazione industriale semplificano l’integrazione con sistemi SCADA e DCS. Rispetto ai metodi di strozzamento, elimina arresti di emergenza e tempi di inattività per manutenzione. Gli avviamenti morbidi prolungano la vita utile dei motori del 10 %, e l’assenza di colpi d’ariete allunga la vita di tubazioni e raccordi di 1,5 volte.
Su Silumin‑Vostok
Silumin‑Vostok LLP è il principale fornitore in Kazakistan di soluzioni complete per l’automazione industriale e la gestione dell’energia. Come distributore e partner di assistenza di VEDA-IN DRIVES, realizza progetti basati su convertitori di frequenza e fornisce supporto ai sistemi.
